網站首頁 > 行業應用 > 數控機床 > H500系列變頻器在數控機床上的應用

數控機床

01. 概述

數控機床是機電一體化的典型產品,集機床、計算機、電機及其拖動、自動控制、檢測等技術為一身的自動化設備。其中主軸運行是其中一個重要內容?;究刂剖侵鬏S的正、反轉和停止、可實現自動換擋和無極調速。

目前,機床中主軸控制裝置通常是采用交流變頻器來控制交流主軸電機。機床對主軸驅動的性能要求有如下幾點:

j寬調速范圍,且速度穩定性能高;

k在斷續負載下,電機的轉速波動小;

l加減速時間短:啟動、停止速度快;

m過載能力強;

n噪聲低、震動小、壽命長。



02. 應用案例

下面以H500系列變頻器為例,針對在高速主軸打孔機上的應用加以說明(試運行前首先進行變頻器自學習,參照文尾附圖)



1、端子接線

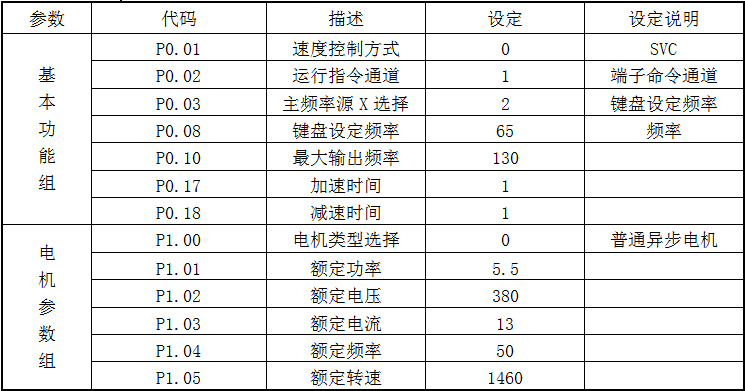

2、參數設置


3、性能微調

若停機主軸出現回轉,則對P9.08制動單元?jiǎng)幼髌鹗茧妷焊男 ?/p>

備注:如有需要,外接制動電阻

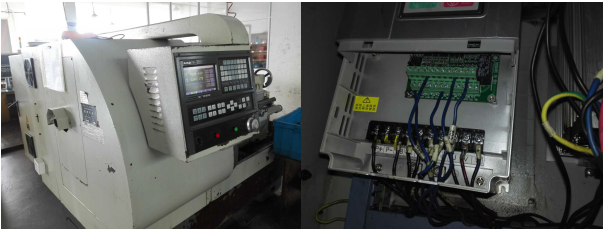

4、現場圖片

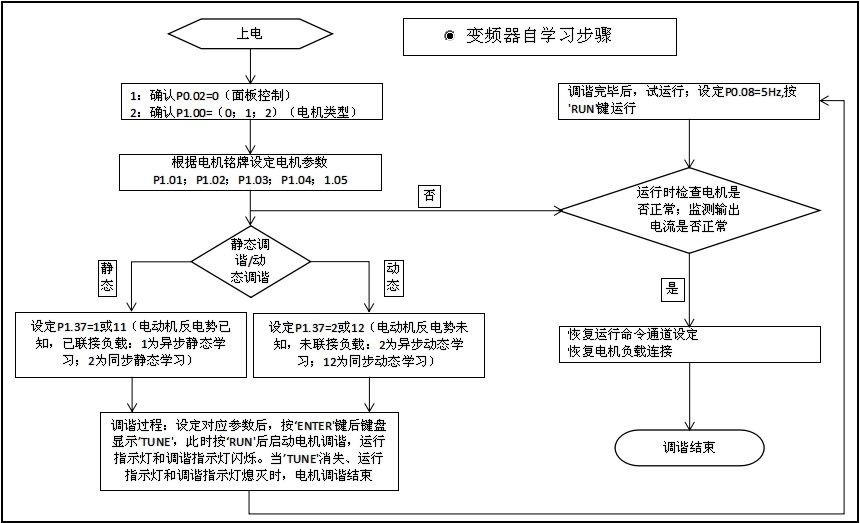

03. 若達到高性能使用變頻器、電機,請依照下面進行變頻器自學習



04. 結束語

目前我國正處于工業化中期,即從解決短缺為主的開放逐步向建設經濟強國轉變,煤炭、汽車、鋼鐵、房地產、建材、機械、電子、化工等一批以重工業為基礎的高增長行業發展勢頭強勁,構成了對機床市場尤其是數控機床的巨大需求。中國已經超過德國,成為世界第一大機床市場,數控機床已成為機床消費的主流。H500系列變頻器自推向市場以來,以優異的低頻力矩、快速的加減速、超高的穩速精度、超高的性價比等特性。
